Zubehör für SWEP-Wärmetauscher

Gelötete Wärmetauscher sind kompakt (und dennoch äußerst effizient). Aus diesem Grund werden keine standardmäßigen DIN/ISO-Flansche verwendet. SWEP-Flansche sind kleiner und verwenden Viton-Dichtungen. Trotz der geringen Größe der Flansche können oft zwei Flansche nicht nebeneinander installiert werden. Da die Wärmetauscher schmal sind, müssen 1) die Auslässe gebogen werden oder 2) auf unterschiedlichen Ebenen installiert werden oder 3) nur für einen Kreislauf installiert werden. Es ist ratsam, zuerst den Wärmetauscher mit den richtigen Anschlussabständen zu zeichnen und dann die Flansche zu zeichnen.

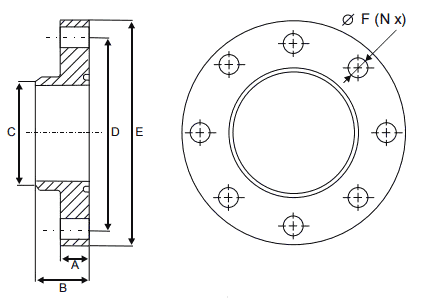

Einige SWEP-Wärmetauscher sind mit Anschlüssen ausgestattet, die SWEP-Flansche verwenden. Da solche Flansche nicht dem DIN/ISO-Standard entsprechen, müssen Sie auch SWEP-Gegenflansche erwerben, um solche Einheiten zu installieren. Die Flansche sind in Kohlenstoffstahl oder Edelstahl erhältlich. Die Temperaturbeständigkeit hängt von der verwendeten Dichtung ab (bis zu 200 °C für Viton-Dichtungen), die Druckbeständigkeit beträgt bis zu 40 bar.

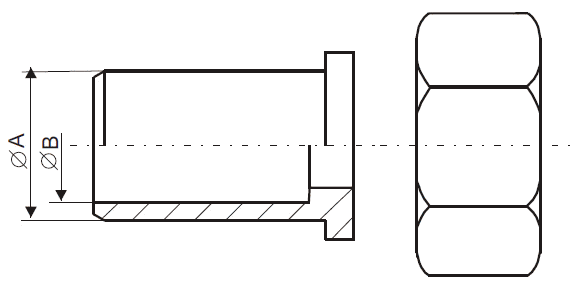

Die Lötverbindungen bestehen aus einer Überwurfmutter, einer Dichtung und einem Lötmuffe und sind aus Bronze Rg5 gefertigt. Die mitgelieferte Dichtung hat eine Dicke von 2 mm. Lötverbindungen sind für folgende Anschlüsse erhältlich:

• 3/4" (A = 21,8 mm, B = 18 mm),
• 1" (A = 26,0 mm, B = 22 mm),
• 1 1/4" (A = 35,0 mm, B = 28 mm),
• 2" (A = 48,3 mm, B = 42 mm),
• 2 1/2" (A = 60,0 mm, B = 54 mm)

SWEP Schweißverbindungen (Preise) bestehen aus einer Überwurfmutter, einer Dichtung und einem Schweißmuffe. Sie sind in Kohlenstoffstahl oder Edelstahl erhältlich. Falls sie dazu dienen, einen Standardflansch aufzunehmen, empfiehlt es sich, eine Skizze der Einheit mit den richtigen Anschlussabständen zu erstellen. SWEP-Kompaktwärmetauscher sind schmal, und oft gibt es nicht genug Platz für zwei Flansche nebeneinander. Schweißverbindungen sind für folgende Anschlüsse erhältlich:

• 3/4" (A = 20,5 mm, B = 15 mm),
• 1" (A = 26,0 mm, B = 20 mm),
• 1 1/4" (A = 32,0 mm, B = 28 mm),
• 1 1/2" Edelstahl (A = 40,0 mm, B = 32,8 mm),
• 1 1/2" (A = 40,0 mm, B = 35 mm),
• 2" (A = 48,0 mm, B = 40 mm),
• 2 1/2" (A = 66,2 mm, B = 60 mm)

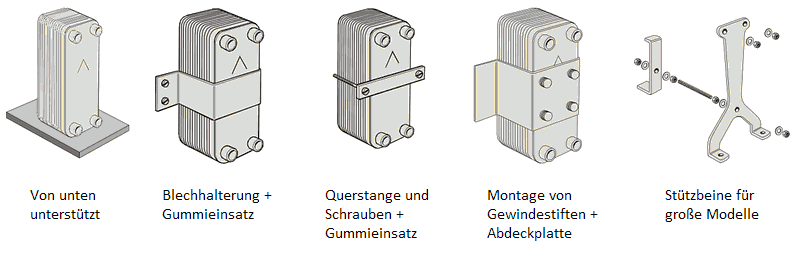

Die Wandhalterungsklammer ermöglicht es, einen BPHE an einer Wand, einer Platte usw. zu montieren. Wenn das Gehäuse zusammen mit einer Isolierung (z. B. EPP) installiert wird, muss in das Gehäuse eine Öffnung für die Klammer geschnitten werden. Bei kleineren Wärmetauschern ist es auch möglich, die Einheit von Rohren abzuhängen. Sie können auch Ihre eigene Klammer herstellen: .

SWEP Stützbeine für große Wärmetauscher, nicht verfügbar für kleine und mittelgroße Einheiten.
