Cenník doskových výmenníkov

77 x 207 mm [5–50 kW; 0,1–10 m3/h] Výmenník AlfaNova14 je vhodný pre jednofázové aplikácie (voda-voda) tam, kde nie je možné použiť medenú spájku. Vyrába sa ako celonerezový, vďaka čomu je ideálny pre systémy vystavené korózii, destilovanú alebo demi vodu, kyseliny a ďalšie agresívne látky.

94 x 324 mm [10–200 kW; 0,1–6 m3/h] Výmenník CB20 má kompaktné rozmery a je určený pre menšie prietoky. Vďaka jednoduchej inštalácii je univerzálnou voľbou pre aplikácie voda-voda, vykurovanie (bytové jednotky) a ako chladič oleja.

113 x 313 mm [10–200 kW; 0,1–15 m3/h] Výmenník CB30 je vhodný pre jednofázové aplikácie (voda-voda), ako aj pre kondenzátory tepelných čerpadiel a výparníky. Ide o klasický doskový spájkovaný výmenník určený pre menšie výkony, výmenníkové stanice tepla a ohrev TÚV. Nahrádza CB26, CB27.

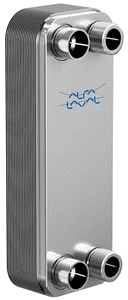

112 x 310 mm [10–200 kW; 0,1–10 m3/h] Výmenník AlfaNova27 je vhodný pre jednofázové aplikácie (voda-voda) tam, kde nie je možné použiť medenú spájku. Vyrába sa ako celonerezový, takže je ideálny pre systémy vystavené korózii, destilovanú či demi vodu, kyseliny a ďalšie agresívne látky. Možno ho tiež použiť ako chladič oleja alebo výparník.

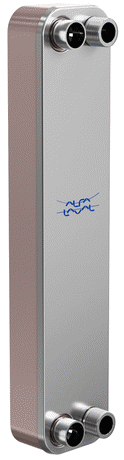

113 x 527 mm [15–300 kW; 0,2–12 m3/h] Výmenník CB60 pokrýva široký rozsah kapacít pre aplikácie voda-voda. Je tiež vhodný ako kondenzátor pre vyššie výkony, napríklad pre kondenzačné jednotky v chladiacich zariadeniach, klimatizáciu a tepelné čerpadlá. Nahrádza CB52.

111 x 526 mm [10–250 kW; 0,1–10 m3/h] Výmenník AlfaNova52 je vhodný pre jednofázové aplikácie (voda-voda) tam, kde nie je možné použiť medenú spájku. Vyrába sa ako celonerezový, vďaka čomu je ideálny pre systémy vystavené korózii, pre destilovanú či demi vodu, kyseliny a ďalšie agresívne látky. Možno ho tiež použiť ako chladič oleja alebo výparník.

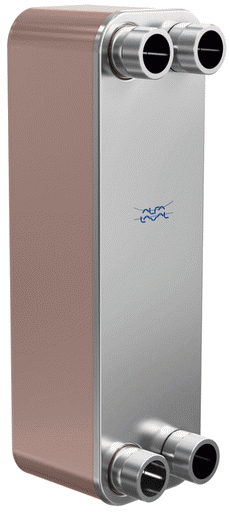

191 x 616 mm [50–1000 kW; 1–45 m3/h] Výmenník CB110 je navrhnutý pre priemyselné aplikácie, kde je potrebné preniesť veľký výkon v systémoch voda-voda alebo voda-olej. Používa sa aj ako kondenzátor v chladiarstve a klimatizácii alebo ako parný výmenník. Nahrádza CB76.

191 x 616 mm [1–50 m3/h] Výmenník CB112 je navrhnutý pre priemyselné aplikácie, kde je potrebné preniesť veľký výkon v systémoch voda-voda alebo voda-olej. Používa sa aj ako kondenzátor v chladiarstve a klimatizácii. V porovnaní s CB110 je optimalizovaný na vyššiu účinnosť, avšak za cenu vyšších tlakových strát. Nahrádza CB77.

191 x 618 mm [20–750 kW; 1–30 m3/h] Výmenník AlfaNova76 je vhodný pre jednofázové aplikácie (voda-voda) tam, kde nie je možné použiť medenú spájku. Vyrába sa ako celonerezový, čo umožňuje jeho využitie vo veľkých priemyselných aplikáciách, najmä pri použití destilovanej alebo demi vody, kyselín a iných agresívnych látok. Možno ho tiež použiť ako chladič oleja alebo výparník.

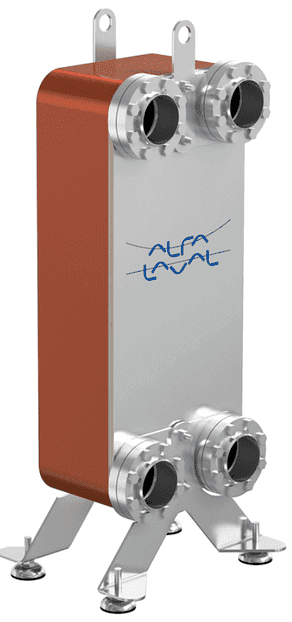

324 x 742 mm [400–2000 kW; 1–100 m3/h] Výmenník CB200 je určený pre náročné priemyselné aplikácie vo výmenníkových staniciach. Je dostupný s kanálikmi L, M a H, čo umožňuje optimalizáciu výkonu a tlakových strát podľa konkrétnych požiadaviek.

95 x 320 mm [2–100 kW; 0,1–5 m3/h; 3/4"] Kompaktný tepelný výmenník vhodný pre aplikácie s menšími prietokmi, kde je požadovaná extrémna účinnosť. Ideálny na ohrev TÚV, solárny ohrev alebo ako oddeľovací výmenník.

118 x 289 mm [20–200 kW; 0,1–8 m3/h; 1", 5/4"] Klasický doskový spájkovaný výmenník určený pre malé výkony, vhodný pre menšie výmenníkové stanice tepla, ohrev TÚV alebo ako chladič oleja.

119 x 525 mm [0,2–8 m3/h; 1"] Obsluhuje široký rozsah kapacít pre aplikácie voda-voda, olej-voda, výmenníkové stanice, nabíjanie zásobníka TÚV a vykurovanie. Vhodný aj ako oddeľovací výmenník pre prietoky 3 m3/h a viac.

256 x 466 mm [50–1000 kW; 1–40 m3/h; 2"] Ideálny pre diaľkové vykurovanie, rekuperáciu tepla, vykurovanie, kombinovanú výrobu tepla a elektriny, ako aj pre priemyselné chladenie oleja a parné aplikácie. XB52 je perfektnou voľbou pre efektívnu výmenu tepla s nízkym poklesom tlaku.

73 x 192 mm [2–40 kW; 0,1–4 m3/h; 3/4"] Kompaktný tepelný výmenník SWEP E5 (E5T, E5TH, E5AS, IC5) je vysoko účinný a cenovo výhodný, pretože na výmene tepla sa podieľa aj jeho čelná a zadná doska. Využíva sa v plynových kotloch, na ohrev TÚV a solárny ohrev. Vďaka svojej krátkej konštrukcii má veľmi nízke tlakové straty. Náhrada za Alfa Laval CB10, CB14 a Regulus DV193.

73 x 210 mm [5–50 kW; 0,1–4 m3/h; 3/4"] Kompaktný tepelný výmenník SWEP E6 (E6T, E6TH) je extrémne účinný a cenovo výhodný, pričom jeho čelná a zadná doska poskytujú stabilitu a zároveň sa podieľajú na výmene tepla. Je primárne určený pre plynové kotly na ohrev vody a pitnej vody, no je tiež vhodný pre solárne kolektory. Náhrada za Alfa Laval CB16.

74 x 315 mm [10–70 kW; 0,1–3 m3/h; 3/4"] Kompaktný tepelný výmenník SWEP E8 (E8T, E8TH, IC8, IC8T, IC8TH) je účinnejší ako kratšie modely E5TH a E6TH. Vhodný pre solárne systémy alebo ako oddeľovací výmenník. Varianty E8AS a E8LASH sú optimalizované pre ohrev TÚV, vďaka asymetrickému usporiadaniu kanálikov dosahujú nižšie tlakové straty. Možno ho tiež využiť ako chladič mladiny. Náhrada za Danfoss XB05.

76 x 193 mm [2–40 kW; 0,1–4 m3/h; 3/4"] Tepelný výmenník SWEP B5 (B5T, B5TH) je určený pre malé výkony v aplikáciách s obmedzeným priestorom, ideálny aj ako chladič vody alebo oleja. V mnohých prípadoch ho plne nahradí cenovo výhodnejší SWEP E5. Náhrada za Alfa Laval AC16 a PWO B5.

76 x 317 mm [10–70 kW; 0,1–3 m3/h; 3/4"] Výmenník SWEP B8 (B8T, B8TH) je kompaktný model určený pre menšie prietoky a výkony. Má podobné vlastnosti ako E8TH, ale s vyšším konštrukčným tlakom. Vďaka jednoduchej inštalácii je univerzálnou voľbou pre mnohé aplikácie typu voda-voda, ako sú vykurovanie bytových jednotiek a chladiče. Asymetrická varianta B8LASH je vhodná pre tepelné čerpadlá ako kondenzátor alebo výparník. Náhrada za Alfa Laval CB18, AC18, AC30, Danfoss XB04, XB06, PWO B8.

119 x 289 mm [20–200 kW; 0,1–8 m3/h; 1"] Výmenník SWEP B10 (B10T, B10TH, IC10, IC10T, IC10TH) je určený pre jednofázové aplikácie (voda-voda). Ide o klasický doskový spájkovaný výmenník vhodný pre menšie výkony, výmenníkové stanice tepla a ohrev TÚV. Náhrada za Regulus DV285, Alfa Laval CB20, CB26, CB27, CB30, Danfoss XB10, PWO B10.

119 x 289 mm Celonerezová verzia výmenníka SWEP B10 neobsahuje medenú ani niklovú spájku a používa sa len vo výnimočných prípadoch, keď tieto materiály podliehajú korózii (napr. pri voľnom železe, destilovanej alebo demineralizovanej vode, kyselinách). Je vhodný aj pre aplikácie s vysokými teplotami.

119 x 289 mm [10–300 kW; 0,2–16 m3/h; 5/4"] Výmenník SWEP B12 má rozmernejšie otvory, vďaka čomu je prispôsobený pre veľké prietoky. Je vhodný aj pre paru a vzduch, menšie výmenníkové stanice tepla, nabíjanie zásobníka TÚV, chladenie oleja, ohrev bazéna a ako parný výmenník. Náhrada za PWO B12, Alfa Laval CB20, CB26, CB27, CB30, Danfoss XB04, XB12.

119 x 376 mm [40–300 kW; 0,5–16 m3/h; 5/4"] Rad B16 je navrhnutý špeciálne pre aplikácie voda-voda. Výmenník SWEP B16 (B16H, IC16) je vhodný pre vykurovanie, ohrev teplej vody (menšie výmenníkové stanice tepla) a chladenie olejov. Náhrada za Danfoss XB30, PWO B16.

119 x 376 mm SWEP B26H má asymetrické usporiadanie kanálikov a je optimalizovaný najmä ako kondenzátor pre tepelné čerpadlá. Varianta B26FH má zaslepené kanáliky okolo portu F3, čo zvyšuje jeho odolnosť proti zamrznutiu. Náhrada za Alfa Laval AC40.

119 x 526 mm [0,2–8 m3/h; 1"] Typ SWEP B25 (B25T, B25TH, IC25, IC25TH) pokrýva široký rozsah kapacít pre aplikácie voda-voda (1P-SC-S). Je tiež vhodný ako kondenzátor (1P-SC-M) pre vyššie výkony, napríklad pre kondenzačné jednotky v chladiacich zariadeniach a tepelné čerpadlá. Náhrada za Alfa Laval CB51, CB52, CB60, Danfoss XB36, XB37, PWO B25.

119 x 526 mm [50–300 kW; 1–16 m3/h; 5/4"] Rad SWEP B28 (B28H) je určený pre aplikácie, kde B16 nestačí. Navrhnutý primárne pre systémy voda-voda, je vhodný pre výmenníkové stanice, nabíjanie zásobníka TÚV a vykurovanie. Možno ho použiť aj ako oddeľovací výmenník k tepelnému čerpadlu alebo doskový chladič hydraulického oleja. Náhrada za Alfa Laval CB51, CB52, CB60, Regulus DV503, PWO.

119 x 526 mm Výparník SWEP V80 (V80H) je navrhnutý pre výkonový rozsah 30 až 100 kW, čím pokrýva väčšinu priemyselných aplikácií, kde je potrebný výparník, napríklad pre klimatizácie, chladiace a mraziace jednotky, priemyselné chladiče. Náhrada za Alfa Laval AC70, AC72, AC73, AC74.

119 x 526 mm SWEP B80 (B80H) je určený pre menšie chladiarenské aplikácie a veľké tepelné čerpadlá, pričom sa využíva predovšetkým ako kondenzátor. V porovnaní s B85H a B86H má nižšie tlakové straty, vďaka čomu je vhodný pre väčšie prietoky vody. Náhrada za Alfa Laval CB62, AC72, AC73, AC74.

119 x 526 mm [50–300 kW; 1–16 m3/h; 5/4"] Celonerezová verzia výmenníka SWEP B80 neobsahuje medenú ani niklovú spájku a používa sa iba vo výnimočných prípadoch, keď tieto materiály podliehajú korózii (napr. voľné železo, destilovaná alebo DEMI voda, kyseliny) alebo v prostredí s vysokými teplotami.

119 x 526 mm [0,5–16 m3/h; 1", 5/4"] SWEP B85 (B85H) je vysoko účinný výmenník určený pre veľké výkony. Má väčšie porty a je navrhnutý na vyššie tlaky ako iné výmenníky. Často sa používa ako kondenzátor pre veľké tepelné čerpadlá a väčšie chladiarenské aplikácie. Vhodný aj ako oddeľovací výmenník k tepelnému čerpadlu. Náhrada za Alfa Laval CB62, AC112, AC120, AC220.

119 x 526 mm [0,5–6 m3/h; 1"] SWEP B86 (B86H) je optimalizovaný na vyššiu účinnosť ako B85H, avšak za cenu vyšších tlakových strát. Je navrhnutý na vyššie tlaky ako ostatné výmenníky a používa sa ako oddeľovací výmenník alebo kondenzátor pre náročné chladiarenské aplikácie.

243 x 393 mm [50–600 kW; 1–50 m3/h; 2"] Typ SWEP B35 (B35H, IC35, B35T, B35TH, B35TM) je ideálny pre diaľkové vykurovanie, rekuperáciu tepla, výrobu tepla a elektriny, ako aj pre priemyselné chladenie oleja a parné aplikácie. Výmenník poskytuje vysokú účinnosť s nízkym poklesom tlaku. Je dostupný aj vo verzii so širšími otvormi, vhodnejšej pre veľké prietoky. Náhrada za Danfoss XB51, XB52, PWO B35.

243 x 525 mm[1–25 m3/h; 2"] Rad SWEP B120 (B120T, B120TH, IC120) je navrhnutý pre priemyselné aplikácie, kde je potrebné preniesť veľký výkon v systémoch voda-voda alebo voda-olej. Model SWEP B120T sa často používa aj ako kondenzátor v chladiarenstve a klimatizácii. Náhrada za Alfa Laval CB110, CB112, CB76, CB77, Danfoss XB59, XB61, Regulus DV800, PWO B120.

304 x 694 mm[5–100 m3/h; DN100] Typ SWEP B427 (B427H, B427M, B427L, IC427) je určený pre priemyselné aplikácie a výmenníkové stanice, kde je potrebné preniesť veľký výkon. Dostupný je vo viacerých variantoch (B427H, B427L, B427M), čo umožňuje optimalizáciu výkonu a tlakových strát podľa konkrétnych požiadaviek. Náhrada za Alfa Laval CB200, Danfoss XB66.
