Výměníky tepla Ostrava

Výmenník pre tepelné čerpadlo

Prestavba klimatizácie na tepelné čerpadlo

Výhody

  • Nižšie počiatočné náklady.
  • Ideálne pre tých, ktorí už vlastnia klimatizáciu alebo sú schopní vykonať úpravy svojpomocne.

Nevýhody

  • Nižšia účinnosť v porovnaní s optimalizovanými tepelnými čerpadlami.
  • Neoptimalizované komponenty môžu ovplyvniť výkon a spoľahlivosť.

Populárne značky: Sinclair Split, LG, Mitsubishi, Panasonic, Carrier Comfort, Trane, Lennox Elite.

Prestavba klimatizácie na tepelné čerpadlo
Konverzia klimatizácie na tepelné čerpadlo
Obojsmerný expanzný ventil: reguluje tok chladiva v oboch smeroch.
Reverzný ventil: prepína tok chladiva na vykurovanie, chladenie alebo odmrazovanie.
Akumulátor: zabraňuje poškodeniu kompresora kvapalným chladivom.
Spínač nízkeho tlaku: zastaví kompresor pri nízkom tlaku chladiva.
Spínač vysokého tlaku: chráni systém pred nadmerným tlakom.
Hlídač prietoku: zabezpečuje dostatočný prietok vody na ochranu výmenníka.

(kliknite pre zobrazenie viac informácií o prestavbe)

Kľúčové komponenty pre prestavbu

Split systémy, ktoré majú oddelené vnútorné a vonkajšie jednotky, umožňujú jednoduchšiu integráciu reverzného ventilu. Tento ventil umožňuje systému obrátiť tok chladiva, vďaka čomu tepelné čerpadlo môže pracovať v režime vykurovania počas zimy a chladenia v lete. Navyše podporuje aj odmrazovací cyklus.

Mnohé split systémy používajú podobné alebo rovnaké komponenty ako tepelné čerpadlá rovnakej značky. To zjednodušuje prestavbu. Pri niektorých prestavbách sa funkcia chladenia deaktivuje, pričom nástenná vnútorná jednotka môže byť nahradená kondenzátorom.

Účinnosť a typ kompresora

Prestavba klimatizácie na tepelné čerpadlo spravidla vedie k nižšej účinnosti (nižší vykurovací faktor COP – Coefficient of Performance) v porovnaní s optimalizovanými tepelnými čerpadlami. Klimatizácie sú primárne navrhnuté na chladenie a kompresor pracuje efektívne v úzko definovanom rozsahu tlakov a teplôt.

Pri vykurovaní musí vonkajší výmenník získavať nízkopotenciálne teplo z okolia, čo je pre klimatizácie výzvou, keďže nie sú na tento účel optimalizované.

  • Rotačné kompresory: zvyčajne majú nižší vykurovací faktor v porovnaní so scroll kompresormi.
  • Invertorové kompresory: zvyšujú účinnosť modulovaním výkonu podľa aktuálnych potrieb systému.

Kompatibilita chladiva

Chladivá používané v klimatizáciách nie sú optimalizované na efektívne získavanie tepla pri nízkych teplotách, čo môže obmedziť výkon prestavaného systému. Prechod na iné chladivo často vyžaduje významné úpravy.

Nezbytné komponenty pre prevádzku tepelného čerpadla

  • Riadiaca jednotka: 1. Automatizuje odmrazovacie cykly. 2. Reguluje výkon systému. 3. Riadi činnosť kompresora a zabezpečuje bezpečnosť prostredníctvom senzorov prietoku, teploty a tlaku.
  • Akumulátor (zásobník chladiva): chráni kompresor tým, že zabezpečuje, aby doň vstupovala iba para. Týmto sa predchádza poškodeniu, ktoré môže spôsobiť kvapalné chladivo vracajúce sa od výparníka.
  • Spätné ventily: nevyhnutné v prípade, že nie je nainštalovaný obojsmerný expanzný ventil. Zabezpečujú správne smerovanie toku chladiva pri vykurovaní aj chladení.
  • Bezpečnostné spínače: ak klimatizácia neobsahuje vysokotlakové a nízkotlakové spínače, je potrebné ich doplniť alebo upraviť, aby sa zabránilo poškodeniu systému pri extrémnych prevádzkových podmienkach.
  • Expanzné ventily: (A) Obojsmerný expanzný ventil: umožňuje reguláciu toku chladiva v oboch smeroch. (B) Termostatické expanzné ventily: používajú sa v kombinácii so spätnými ventilmi

Kondenzátor pre tepelné čerpadlo

Kondenzátor je kľúčovou súčasťou sekundárneho okruhu tepelného čerpadla. V tomto výmenníku tepla horúce chladivo odovzdáva teplo vykurovacej vode. Horúce chladivo vstupuje do kondenzátora vo fáze pár. Výmenník zabezpečuje ochladenie chladiva, ktoré počas tohto procesu kondenzuje (prechádza z plynného skupenstva do kvapalného). Po úplnej kondenzácii dochádza k ďalšiemu ochladeniu kvapalného chladiva, čo sa nazýva podchladenie.

Väčšina tepla odovzdaného vykurovacej vode pochádza z procesu zmeny skupenstva (skvapalňovanie chladiva), čo je veľmi efektívny spôsob prenosu tepelnej energie.

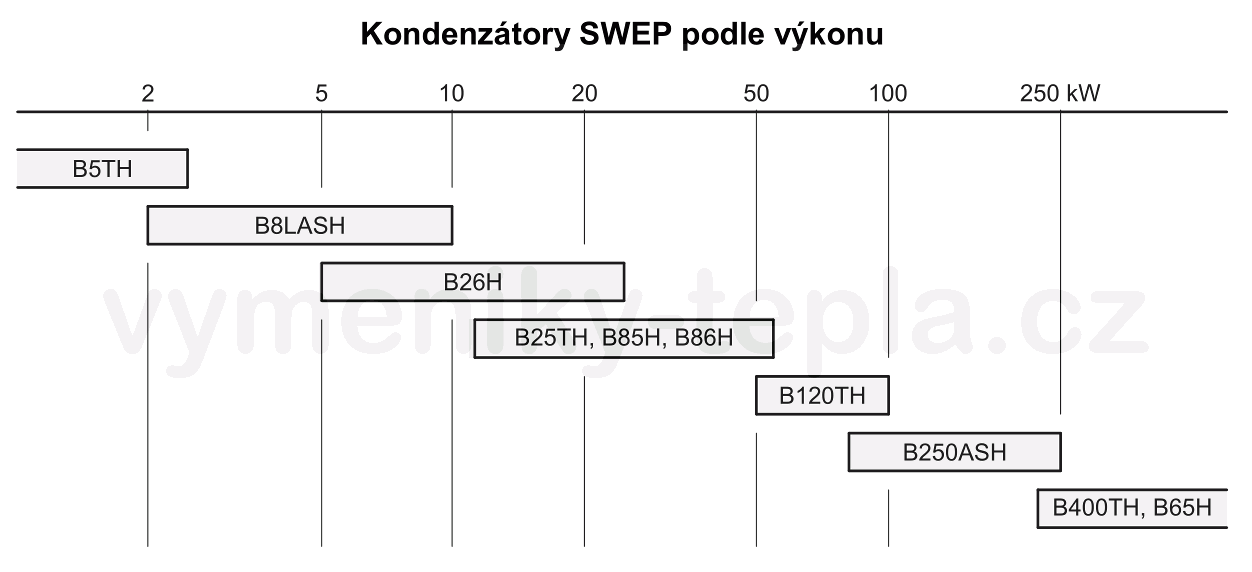

Orientačný prehľad kondenzátorov

Nižšie sú uvedené typy doskových výmenníkov značky SWEP, ktoré sú obľúbené v aplikáciách tepelných čerpadiel a klimatizácií.

  • SWEP B8LASH: Výkon 3–10 kW. Asymetrický výmenník,vývody kombo 3/4".
  • SWEP B26H / B26FH: Výkon 5–20 kW. Asymetrický výmenník navrhnutý špeciálne pre tepelné čerpadlá. Vývody spájkovacie na primárnom okruhu (chladivo), vonkajší závit ISO G 1" na sekundárnom okruhu (voda).
  • SWEP B25TH, B85H, B86H: Výkon 10–50 kW. Vhodné pre klimatizácie a tepelné čerpadlá s vyšším výkonom. Kombinované vývody (možno ich skrutkovať alebo spájkovať): kombo 1", príp. kombo 1 1/4". B25TH má spájkovacie vývody na strane chladiva. SWEP B86H dosahuje najvyššiu účinnosť, avšak pri vyšších tlakových stratách (možno je znížiť zvýšením počtu dosiek).
  • SWEP B18H, B185H, B16DW: Navrhnuté pre použitie s metánom a CO2 CO2 katalog PDF (tlak až 140 barov); vývody podľa požiadaviek zákazníka).

Materiál vývodov: nerezová oceľ. Na spájkovanie sa používa spájka s obsahom striebra minimálne 45 %.

Asymetrické výmenníky tepla

Asymetrické výmenníky majú optimalizovanú konštrukciu: úzke kanáliky na strane chladiva, ktoré umožňujú efektívny prenos tepla. Širšie kanáliky na strane vody, kde prietok býva až 10-násobne väčší ako na strane chladiva. Táto konštrukcia znižuje tlakové straty na strane vody a zvyšuje celkovú efektivitu systému, čím sú výmenníky ideálne pre tepelné čerpadlá a klimatizácie

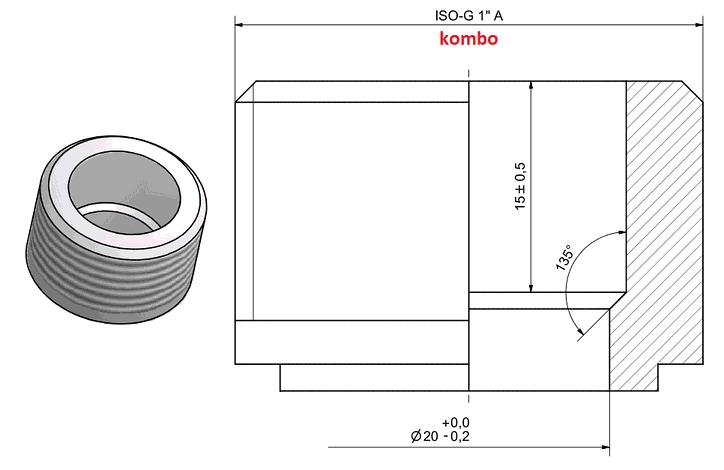

Kombo vývod 1". Kliknite pre úplný výkres

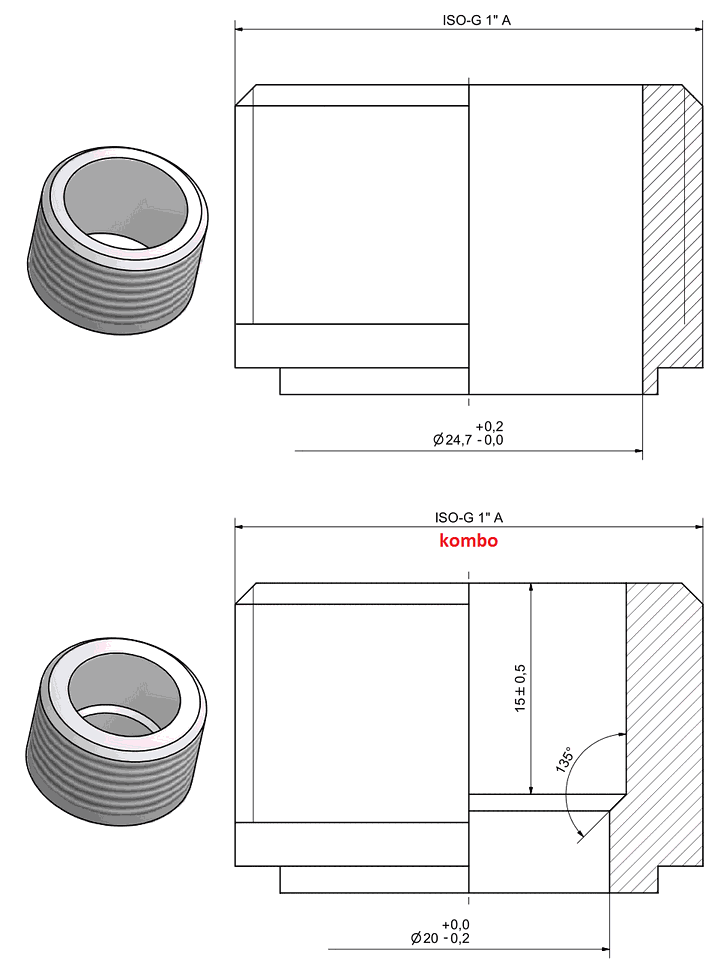

Kliknite na obrázok pre porovnanie klasického vývodu a vývodu kombo. Niektoré výmenníky SWEP sú osadené vývodmi kombo ¾", kombo 1" nebo kombo 1 ¼"

Výmenník pre tepelné čerpadlo – kondenzátor chladiva

Výmenníky tepla slúžiace ako kondenzátory chladiva pre tepelné čerpadlá sú navrhnuté tak, aby zabezpečili efektívny prenos tepla medzi primárnym (chladivovým) a sekundárnym (vykurovacím) okruhom. Nasleduje orientačný prehľad tlakových strát pre sekundárny okruh (voda – kúrenie). Primárny okruh: chladivo R410A. Sekundárny okruh: Voda s teplotným spádom .

Výkon výmenníka Model výmenníka Tlaková strata
5 kW B26FHx18 4 kPa
10 kW B26Hx24 9 kPa
15 kW B26Hx40 8 kPa
20 kW B85Hx50 17 kPa
30 kW B85Hx70 20 kPa

Tlaková odolnosť

Konštrukčné tlaky výmenníkov je možné vyčítať z grafov uvedených v produktových listoch. Orientačný prehľad:

Teploty a tlaky chladív

Informácie o teplotách a tlakových rozsahoch chladív je možné získať z dostupných zdrojov na internete. Pre lepšiu prehľadnosť sú tlaky bežne používaných chladív zhrnuté v tabuľke (údaje sú prevzaté z A-GAS):

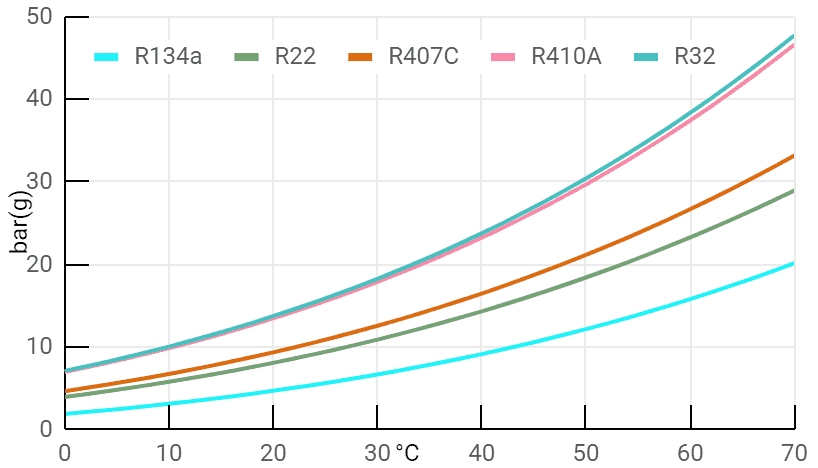

Diagramy R22, R32, R410A, R407C, R134a teplota-tlak
R22, R32, R410A, R407C, R134a: závislosť teplota-tlak.
R22 bar(g)
-40 °C0,03
-38 °C0,15
-36 °C0,25
-34 °C0,36
-32 °C0,49
-30 °C0,62
-28 °C0,77
-26 °C0,92
-24 °C1,08
-22 °C1,26
-20 °C1,44
-18 °C1,63
-16 °C1,84
-14 °C2,06
-12 °C2,29
-10 °C2,54
-8 °C2,79
-6 °C3,06
-4 °C3,35
-2 °C3,65
0 °C3,97
2 °C4,30
4 °C4,65
6 °C5,0
8 °C5,4
10 °C5,8
12 °C6,2
14 °C6,7
16 °C7,1
18 °C7,6
20 °C8,1
22 °C8,6
24 °C9,1
26 °C9,7
28 °C10,3
30 °C10,9
32 °C11,5
34 °C12,2
36 °C12,9
38 °C13,6
40 °C14,3
42 °C15,1
44 °C15,9
46 °C16,7
48 °C17,5
50 °C18,4
52 °C19,3
54 °C20,3
56 °C21,2
58 °C22,2
60 °C23,3
62 °C24,3
64 °C25,4
66 °C26,6
68 °C27,7
70 °C28,9
(kliknite pre zobrazenie ďalších riadkov)

Relatívny tlak bar(g): uvádzaný tlak je relatívny, tzn. pretlak voči atmosférickému tlaku (1 bar).

Niektoré chladivá, ako napríklad R407C, sú zmesi viacerých zložiek, pričom každá zložka má vlastné teploty kondenzácie a varu. Pre chladivá, ako sú R407C a R410A, sa zvyčajne uvádzajú dve teploty:

  • Teplota varu: Teplota, pri ktorej chladivo začína vrieť.
  • Teplota kondenzácie: Teplota, pri ktorej chladivo začína kondenzovať.

Zamrznutie tepelného čerpadla a prasknutie výmenníka

K prasknutiu výmenníka v tepelných čerpadlách dochádza najčastejšie z dvoch dôvodov:

  1. Prevádzkový tlak chladiva prekračuje konštrukčný tlak výmenníka. Každý systém musí obsahovať vysokotlakový presostat, ktorý vypína kompresor pri prekročení nastaveného pracovného tlaku. Tento mechanizmus chráni výmenník pred poškodením.
  2. Zamrznutie vody vo výmenníku. Zamrznutie môže nastať v nasledujúcich situáciách: Spätný chod čerpadla (reverz) za účelom odmrazovania výparníka. Tento proces trvá niekoľko minút, počas ktorých môže dôjsť k výraznému poklesu teploty vo výmenníku. Spustenie systému za studena. Pri veľmi nízkych teplotách výparníka môže dôjsť k zamŕzaniu. Chladivo môže dosiahnuť teploty až -20 °C, čo zvyšuje riziko zamrznutia vody v kondenzátore

Aj keď voda odchádza z výmenníka pri teplote 3 °C, vo vnútri výmenníka môže byť lokálne teplota nižšia ako bod mrazu.

Opatrenia proti zamrznutiu

  • Teplotné snímače. Inštalujte snímač teploty na výstupe vody z výmenníka. Pri poklese teploty pod kritickú hodnotu (napr. 3 °C) snímač vypne kompresor.
  • Nemrznúca zmes. Používajte nemrznúce zmesi vo vykurovacej vode alebo elektrický ohrev výmenníka počas reverzného cyklu.
  • Zachovanie prietoku vody. Udržiavajte plný prietok na strane vody pomocou obehového čerpadla s konštantnými otáčkami. Ventily na vykurovacích telesách musia zostať otvorené
  • Filtrácia vody. Inštalujte sitko na vstupe vody do výmenníka, aby zachytávalo častice väčšie ako 1 mm, ktoré by mohli blokovať prúdenie vody.
  • Správne postupy pri zapínaní a vypínaní. Pri vypínaní: najskôr vypnite kompresor, až potom obehové čerpadlo. Pri zapínaní: najskôr spustite obehové čerpadlo a až potom kompresor.
  • Reverzný cyklus. Zastavenie ventilátora počas reverzu pomôže zvýšiť teplotu výparníka. Kompresor by mal pri štarte pracovať na minimálnom výkone, aby nedošlo k výraznému poklesu teploty výparníka.
Schéma bez ochrany proti zamrznutiu
Základná schéma (režim vykurovania): bez ochrany proti zamrznutiu

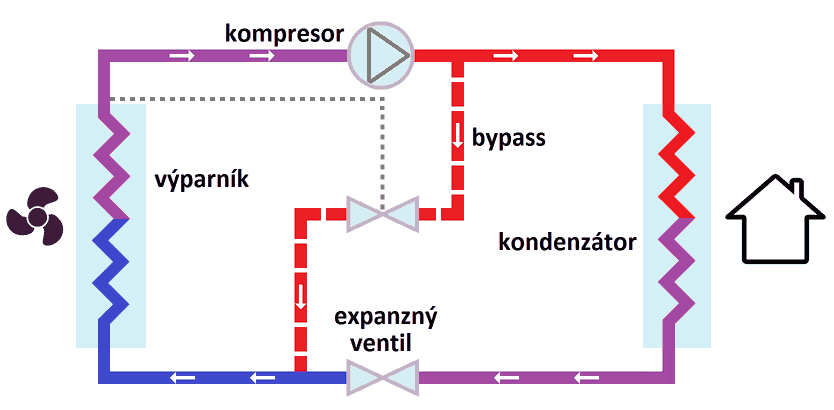

Schéma s bypassom horúceho chladiva
Schéma s bypassom horúceho chladiva (režim kúrenia): ak výparníková teplota klesne pod nastavenú hodnotu, ventil pustí časť horúceho plynu priamo do výparníka. Takto sa predíde ďalšiemu znižovaniu teploty na výparníku.

Problémy s námrazou na vonkajších jednotkách

Klimatizačné jednotky, ktoré sú upravené na použitie ako tepelné čerpadlá, majú vonkajšie jednotky s užšími medzerami medzi lamelami v porovnaní so špecializovanými tepelnými čerpadlami. To vedie k vyššiemu riziku tvorby námrazy a zamrznutia.

Špeciálne prevedenie výmenníkov SWEP

Výmenník SWEP B26FH pre tepelné čerpadlo R410A

Spoločnosť SWEP ponúka upravenú verziu B26FH výmenníka B26H. Tento model má zaslepené kanáliky pri vstupe chladiva. Tieto úpravy znižujú riziko zamrznutia výmenníka v najviac namáhaných oblastiach. Táto konštrukcia výrazne znižuje pravdepodobnosť poškodenia tepelného čerpadla následkom zamrznutia.

Dôsledky zamrznutia

Zamrznutie vody vo výmenníku môže viesť k celkovému poškodeniu tepelného čerpadla. Voda môže preniknúť do chladivového okruhu, čo spôsobí ďalšie poškodenia.

Výparník pre tepelné čerpadlo

Výparník je kľúčovým výmenníkom tepla v primárnom okruhu tepelného čerpadla. V tomto výmenníku sa studené tekuté chladivo odparuje, pričom absorbuje teplo z okolitého prostredia, napríklad zo vzduchu alebo zo zeme. Toto teplo sa následne odovzdáva vo forme tepelnej energie do vykurovacej vody v kondenzátore.

Princíp činnosti

Pred vstupom do výparníka expanzný ventil znižuje tlak chladiva, čím sa znižuje teplota jeho varu. Výparníková teplota chladiva sa obvykle nastavuje na približne 0 °C alebo nižšie. Aby došlo k odpareniu chladiva, musí sa dodať teplo, ktoré sa odoberá z okolitého prostredia. Väčšina energie, ktorú chladivo absorbuje, pochádza zo zmeny skupenstva (odparovania), čo je veľmi efektívny proces prenosu tepla.

Výparníky pre malé aplikácie

Pre menšie tepelné čerpadlá je možné použiť klasické doskové výmenníky SWEP.

  • Prípoj chladiva na vstupe výmenníka by nemal byť väčší ako prípoj na výstupe
  • Odporúčané rýchlosti prúdenia chladiva: na vstupe 10 až 25 m/s. Ne výstupe 5 až 10 m/s (alebo 2,5–5 m/s, ak je prípoj vodorovný).

Výparníky pre veľké výkony

Tepelné čerpadlá s vysokým výkonom vyžadujú výmenníky s väčším počtom dosiek. Ak je potrebné použiť viac než 30 dosiek, odporúča sa špecializovaný typ výmenníka, ako sú V-typy, P-typy, F-typy, Q-typy. Sú to klasické výmenníky navyše vybavené systémom pre rovnomernú distribúciu chladiva (napr. SWEP V25, V80). Bez distribučného systému by chladivo prúdilo iba cez dosky najbližšie k vstupu, čo by viedlo k neefektívnemu prenosu tepla a riziku zamrznutia. Distribučný systém vo výparníkoch zabezpečuje rovnomerný prietok chladiva cez všetky dosky. Výmenníky vybavené týmto systémom môžu byť použité aj ako kondenzátory.

Výmenník bez distribučného systému použitý ako výparník
Klasický výmenník bez distribučného systému použitý ako výparník. Pre väčšie výkony sa používa špecializovaný výmenník — výparník (najčastejšie rad SWEP V a P)

Oddeľovací výmenník pre tepelné čerpadlo

Oddeľovací výmenník je špeciálny komponent používaný na oddelenie dvoch okruhov v systéme tepelného čerpadla. Jeho hlavné využitia zahŕňajú:

Oddelenie okruhu s nemrznúcou zmesou

V exteriérovom okruhu sa používa nemrznúca zmes, napríklad zmes s glykolom, ktorá zabraňuje zamrznutiu. V interiérovom okruhu (vykurovanie) zostáva len čistá vykurovacia voda, čo znižuje riziko kontaminácie a uľahčuje údržbu.

Ochrana pred znečistenou alebo agresívnou vodou

Oddeľovací výmenník chráni tepelné čerpadlo pred účinkami vody, ktorá môže obsahovať nečistoty, agresívne chemické látky alebo vysoký obsah minerálov. To pomáha predĺžiť životnosť systému a zabrániť poškodeniu kľúčových komponentov.

Zachovanie účinnosti

Pre optimálnu prevádzku tepelného čerpadla je dôležité minimalizovať teplotný rozdiel medzi dvoma okruhmi. Čím bližšie sú teploty oboch okruhov, tým vyššia je účinnosť systému. V tabuľke je uvedený prehľad možných oddeľovacích výmenníkov a zobrazené tlakové straty pre uvedený prietok. Tlakové straty rastú so štvorcom objemového prietoku, pričom ich možno znížiť zvýšením počtu dosiek.

Prietok Model oddeľovacieho výmenníka Tlaková strata
1 m3/h E8THx20 E8THx20 protokol,
B85Hx20 B85Hx20 protokol,
XB06H-1-30 XB06H-1-30 protokol
10 kPa
2 m3/h E8THx40 E8THx40 protokol,
B85Hx40 B85Hx40 protokol,
XB12H-1-40 XB12H-1-40 protokol,
XB37M-1-26 XB37M-1-26 protokol,
XB37H-1-36 XB37H-1-36 protokol
13 kPa
3 m3/h B28Hx36 B28Hx36 protokol,
B85Hx50 B85Hx50 protokol,
XB12H-1-50 XB12H-1-50 protokol,
XB37M-1-36 XB37M-1-36 protokol,
XB37H-1-50 XB37H-1-50 protokol
16 kPa
5 m3/h B28Hx56 B28Hx56 protokol,
B85Hx70 B85Hx70 protokol,
XB12H-1-80 XB12H-1-80 protokol,
XB37M-1-60 XB37M-1-60 protokol,
XB37H-1-80 XB37H-1-80 protokol
20 kPa
10 m3/h B28Hx116 B28Hx116 protokol,
B85Hx140 B85Hx140 protokol
25 kPa
Orientačný prehľad výmenníkov pre oddelenie okruhov
